Description

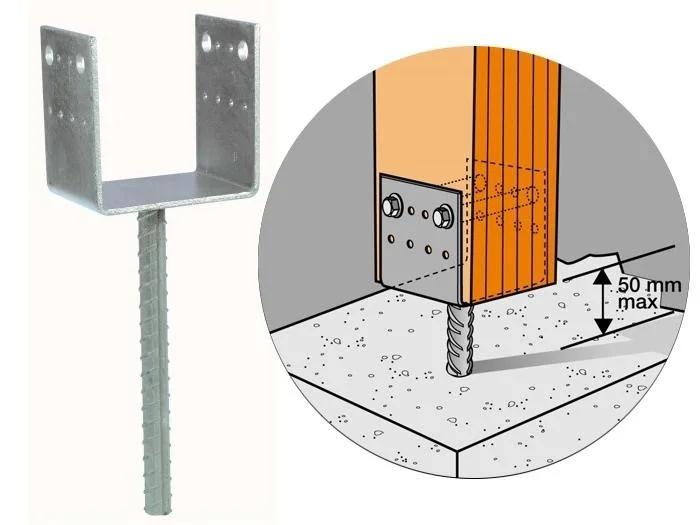

Les pieds de poteau en U à sceller PPD ont été conçus pour faciliter le montage.

L‘installation dans le béton nécessite des réservations mais permet de régler les niveaux avant de couler le béton.

Vendu à l’unité.

Matière

• Acier S235JR galvanisé à chaud suivant normes NF EN 10025 et NF EN ISO 1461,
• Épaisseur : 5 mm.

Benefits

• Reprise de charge en soulèvement,
• Hauteur réglable grâce à la tige à sceller,
• Discretion améliorée.

Applications

Support

• Porteur : béton.
• Porté : bois massif, lamellé collé, bois composite.

Domaines d’utilisation

• Poteaux de auvent, de pergola.
• Poteaux de véranda.
• Poteaux de terrasse.
• Poteaux de garde corps.

Mise en oeuvre :

Fixations

Sur bois :

• Pointes annelées CNA4,0.
• Boulons Ø12.
• Tirefonds Ø12 mm.

Sur béton :

• Scellement chimique avec Résine AT-HP.
• La distance entre la platine et le béton doit être de 50 mm maxi.

Installation

Partie haute

• Placer le poteau dans le pied de poteau,
• Fixer le pied de poteau sur le poteau.

Partie basse :

1. Fixer le pied de poteau au poteau,
2. Percer le support verticalement, au diamètre et à la profondeur préconisé,
3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.

	Dimensions [mm]
A	B	C	E	Ep.
PPD70/70G
70	126.5	70	250	5
PPD90/70G
90	126.5	70	250	5
