Description

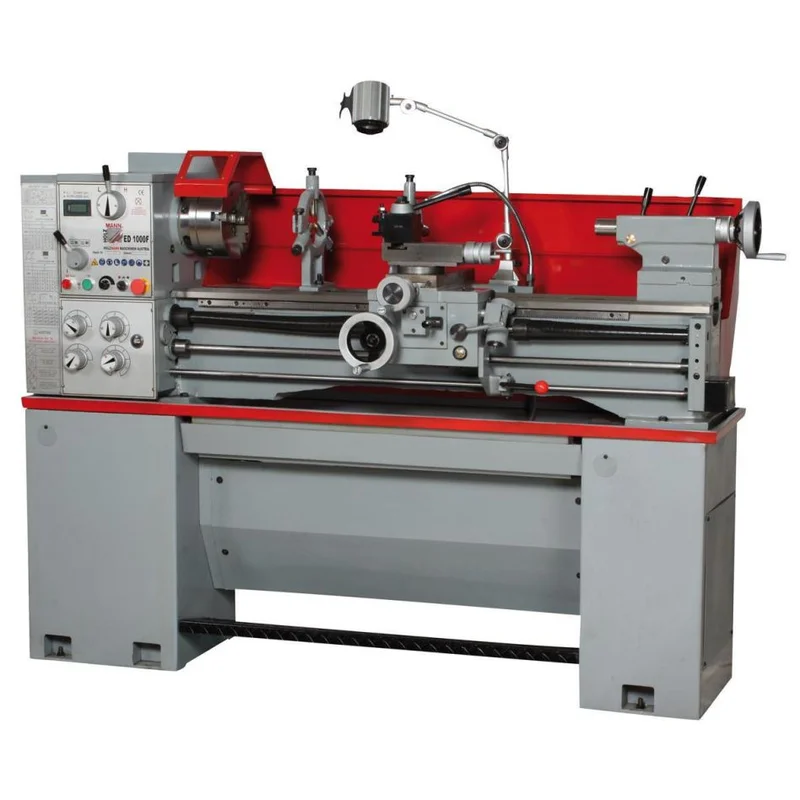

Holzmann ED1000F_400V Tour à métaux 1000 mm 400V

• Tour à broche et à plomb polyvalent et particulièrement rentable
• Idéal pour les ateliers de fabrication d’outils, de production et de formation
• L’alésage standard de la broche de 52 mm de diamètre permet d’usiner des arbres de grand diamètre.
• Frein à pied électromagnétique – pour une sécurité maximale et un temps improductif minimal grâce à l’arrêt immédiat de la broche
• Guide de lit à prisme trempé par induction et rectifié avec précision
• Le pont amovible permet d’usiner des pièces jusqu’à un diamètre de 476 mm.
• Fonctionnement extrêmement silencieux grâce à des composants d’entraînement usinés avec précision et à un banc de machine en fonte amortissant les vibrations.
• Engrenage et broche principale trempés et rectifiés avec précision, fonctionnant dans un bain d’huile
• Broche principale équilibrée, haute concentricité du nez de la broche (< 0,009 mm)
• Vitesse variable en continu grâce au convertisseur de fréquence, facile à lire grâce à l’affichage numérique de la vitesse
• Attachement de broche Camlock D5
• La tête libre peut être déplacée de +/- 5 mm pour le tournage de cônes
• Les guides de glissement peuvent être facilement ajustés à l’aide des crêtes en V.

• Puissance du moteur S1 : 1500
• Tension : 400V / 50Hz
• Dimensions en mm : 2080 x 800 x 1730
• Largeur du lit en mm : 186
• Hauteur du lit en mm : 305
• Niveau de pression acoustique en dB(A) : 79
• Distance entre les cœurs en mm : 1000
• Hauteur centrale en mm : 180
• Diamètre de pivotement max. du lit en mm : 330
• Diamètre maximal de pivotement du chariot transversal en mm : 220
• Diamètre de pivotement maximal sans pont en mm : 476
• Vitesse de la broche en min-1 : (I) : 70-440 ; (II) : 350-2000
• Alésage de la broche en mm : 52
• Attachement de la broche : MK6/MT6
• Tête libre à cône : MK4/MT4
• Alimentation longitudinale : 0,078-1,044 (16)
• Alimentation transversale : 0,022-0,298 (16)
• Course du chariot longitudinal en mm : 865
• Course du chariot transversal en mm : 178
• Course de la lame supérieure en mm : 90
• Précipitations en mm : 100
• Filetage métrique en mm/r : 0,45-10 (32)
• Filetage en pouces : 2.25-40 TPI (20)
• porte-outil max. : 20 x 18 mm

• Mandrin à 3 griffes Ø 200 mm avec mors de perçage et de tournage
• 4 mandrins Ø200mm
• Plaque frontale Ø 250 mm
• 2 poinçons centraux fixes MK4
• Manchon d’adaptation MT 6/4
• Lunettes fixes
• Verres de chasse d’eau
• Machine lampe halogène
• Panneau arrière
• Dispositif de réfrigération
• Train de roulement avec frein à pied
• Fil de fer
• 1 jeu d’engrenages
• Outil d’exploitation
