Description

Fischer 522723 Cadre/Fiche de construction SXRL 10 x 140 FUS acier zingué électrolytiquement 50 pièces

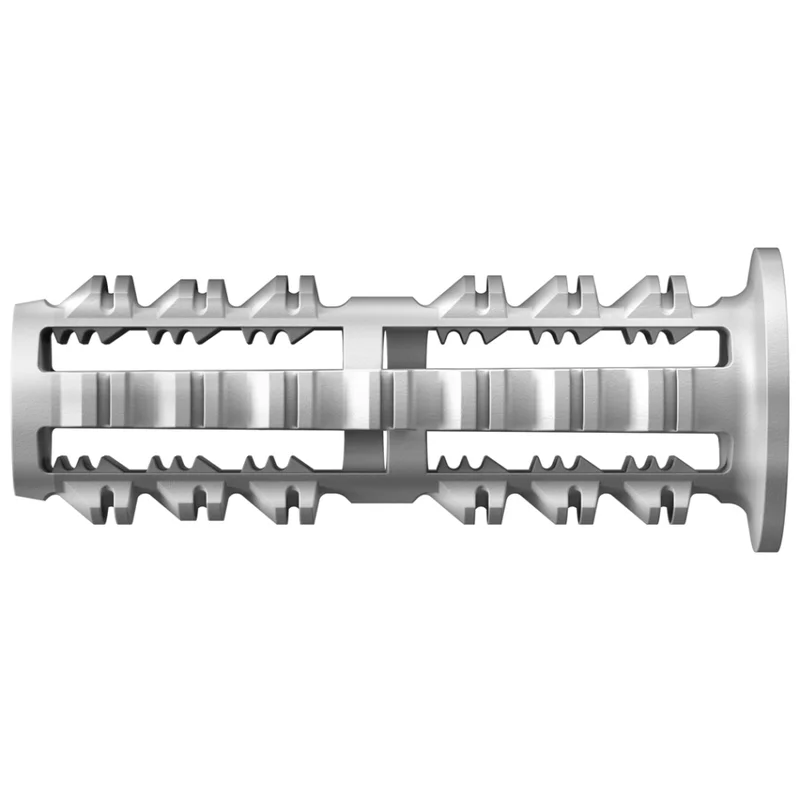

La cheville de construction Fischer SXR FUS avec la vis Fischer à tête hexagonale avec rondelle assortie et porte-embout intégré T40 est homologuée pour les fixations multiples de systèmes non porteurs dans la maçonnerie, le béton et le béton cellulaire. Dans la maçonnerie en briques perforées, les zones d’écartement de la cheville assurent une répartition uniforme de la force, dans le béton cellulaire et les matériaux solides, elles se rejoignent pour former un long élément d’écartement. Grâce au boulon de verrouillage en acier galvanisé, la cheville de construction convient parfaitement à la fixation de constructions de façades, de plafonds et de toits en métal.

• Le long élément d’épandage avec plusieurs profondeurs d’ancrage de 50, 70 et 90 mm fait du SXRL un produit polyvalent.
• La géométrie spéciale de la cheville répartit les forces de fixation de manière uniforme sur les parois du trou percé.
• Lors de l’ancrage dans des matériaux de construction perforés et solides, les deux zones d’écartement permettent d’obtenir des valeurs de fixation optimales.
• Lorsque le leurre est inséré plus profondément, les nervures plus longues empêchent le leurre de se tordre pendant le montage.

• Brique perforée
• Béton cellulaire
• Brique creuse en béton léger
• Brique silico-calcaire perforée
• Blocs d’isolation thermique
• Brique solide en béton normal et léger
• Brique pleine
• Brique silico-calcaire solide
• Béton >= C12/15
• Pierre naturelle de haute densité
• Blocs de gypse

• Le SXRL est adapté au montage par enfoncement.
• Dans la maçonnerie en pierre perforée, les deux zones d’écartement assurent une répartition des forces qui ménage le support. Grâce à la deuxième zone de répartition, les appuis en pierre perforée ne sont pas irrémédiablement endommagés et peuvent donc être utilisés pour la poursuite de la transmission des forces.
• Les deux zones d’épandage se fondent en un long élément d’épandage dans le béton cellulaire et les matériaux de construction solides et garantissent une répartition uniforme de la charge sur toute la surface du substrat.
• Idéal pour la fixation de structures métalliques
• Pour la fixation de structures en bois, il est recommandé d’utiliser le SXRL-T avec une vis à tête fraisée.

• Approbation de la DIBt : pertinente
• Agrément : pertinent
• Diamètre du foret : 10 mm
• Longueur de la fiche : 140 mm
• Profondeur de perçage minimale pour le montage en trou traversant : 150 mm
• Longueur utile à la profondeur d’ancrage 70 : 70 mm
• Longueur utile à une profondeur d’ancrage de 90 : 50 mm
• Contenu : 50
