Description
Série 2 :

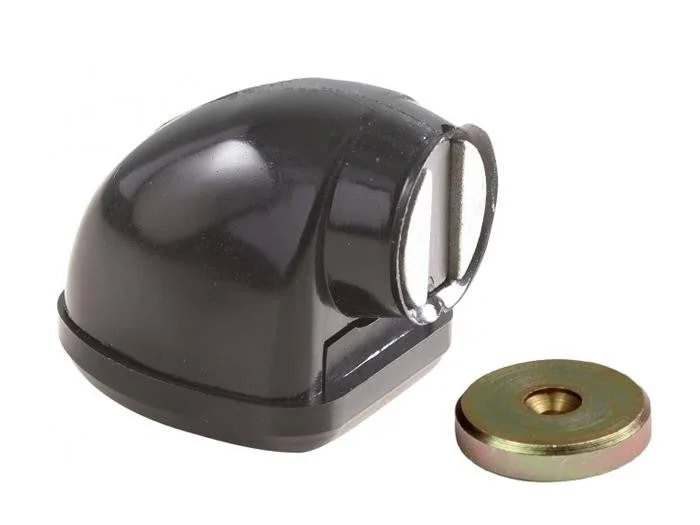

Pour fixation au sol modèle CF 22-2 W.
L’aimant Compact est monté dans un corps en P.V.C.
Force portante typique en Kg : 20kg.
Livré avec contre-plaque W22 ou V selon les modèles.
Mis au point pour servir d’arrêtoir aux portes des grands bâtiments de marine, ces modèles sont utilisés pour tous les panneaux, portails, grilles, portes qui doivent être solidement maintenus malgré des vibrations, courants d’air, accélérations brusques. On trouve dans les locaux publics, matériels ferroviaire ou maritime, capts de machine.
- Le circuit magnétique inséré dans un corps en PVC.
- Fixation :une plaque en polyamide est fixée sur la paroi et le corps est glissé en place. Le collier de frettage assure le blocage de l’ensemble.
- Fixation sur une surface parallèle au mouvement ( au sol par exemple )
| B | D | E | H | J | Fixation | Force portante en Kg | |
| 26 | 45.5 | 60 | 38 | 50 | SOL | 20 | |
Remarque :
- Contre-plaques
Rondes, pour une seule vis à tête fraisée. La tête de vis ne doit pas dépasser la face avant usinée. Veiller, lors de la pose, à ne pas bloquer la contre-plaque pour laisser un certain rattrapage de jeu
